1. À propos de cet exercice
- Niveau : Intermédiaire
- Durée : 3h00
- Logiciel : QGIS (testé sur version 3.40)
- Notions et outils abordés :
- Sélectionner des entités de deux manières :
- Par attribut
- Par emplacement
- Découper des vecteurs
- Intersecter et unir des vecteurs
- Mettre en page une carte
- Utiliser l’atlas cartographique en mode mise en page
- Sélectionner des entités de deux manières :
- Auteur : Romain Armand
- Dernière mise à jour : Septembre 2025
2. Contexte
L’introduction de légumineuses dans la rotation constitue un levier permettant de réduire le besoin d’engrais azotés pour les cultures suivantes. Ces cultures représentent également des candidates prometteuses pour renforcer les services écosystémiques, tels que la pollinisation et la régulation naturelle des ravageurs, grâce à leur fourniture de nectar et de pollen. Cependant, ces aspects sont encore peu documentés.
Dans cet exercice vous intégrez une étude qui vise à évaluer l’impact de l’ajout de légumineuses (pois, féverole, soja, lentille) sur les agroécosystèmes du Nord de la France, notamment en analysant les communautés d’insectes, tant auxiliaires que ravageurs, qui leur sont associées. L’objectif final est de renforcer les connaissances scientifiques sur les intérêts écologiques des légumineuses, en particulier leur rôle dans les dynamiques agro-écosystémiques.,
3. Consignes
Votre travail fait suite à une campagne de piégeage de la faune rampante et volante sur 6 parcelles de légumineuses localisées dans l’Oise. Il vous est demandé de cartographier et quantifier l’occupation du sol dans l’environnement proche des parcelles afin d’estimer dans quel mesure il influence les populations de l’entomofaune.
Le travail à réaliser se fera sous 2 formes :
Un atlas cartographique
Réalisez un atlas cartographique avec une parcelle expérimentale par page, soit 6 pages au total. La mise en page comporte les éléments suivants :
- Les limites de la parcelle suivie,
- La localisation des pièges sur la parcelle,
- L’occupation des sols du jeu données OCS2D (utiliser le niveau de détail intermédiaire)
- Un titre affichant le nom de la parcelle de manière dynamique (c’est-à-dire en allant chercher l’information depuis la table d’attributs).
- Un bloc de texte affichant des informations dynamiques :
- La culture de la parcelle suivie,
- La commune majoritaire sur laquelle se situe la parcelle,
- La surface de la parcelle suivie en hectares avec 2 décimales,
- la zone d’étude, qui est le bassin versant du Thérain,
- le fond de carte BD Ortho IGN,
- un encart montrant l’emplacement de la parcelle suivie au sein du département de l’Oise,
- les éléments de mise en page habituels (légende, barre d’échelle, système de coordonnées, auteur, rose des vents, sources).
- l’échelle est fixée au 1/10 000 pour les 6 parcelles.

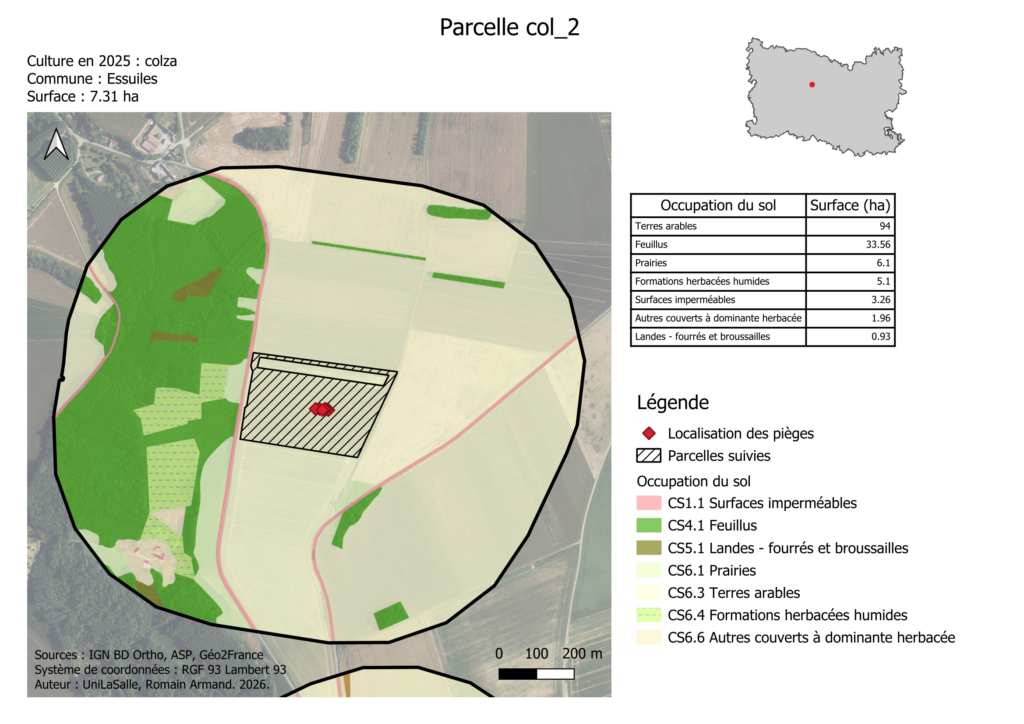

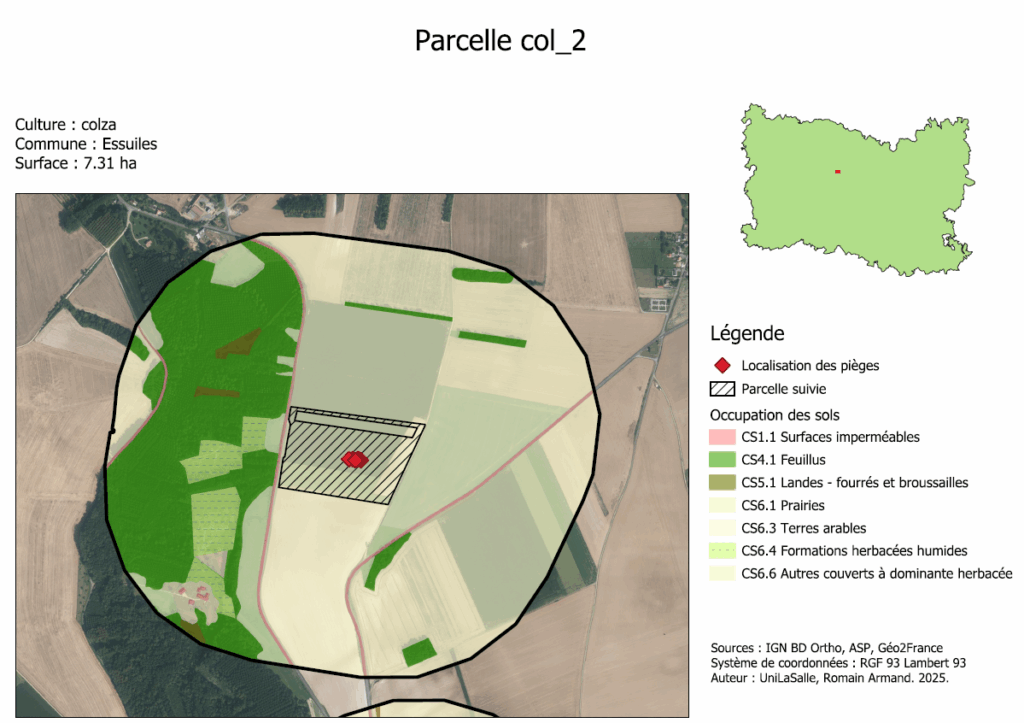

Résultat attendu :
Des données au format table
Réalisez un fichier Excel comportant les surfaces calculées en m² pour les combinaisons suivantes :
- en ligne : les 6 parcelles suivies
- en colonne : les occupations du sol augmentées des cultures déclarées dans le cadre de la PAC (cf. jeux de données ci-dessous).
4. Jeu de données
a. Organisation des données
Efforcez-vous de suivre cette figure pour organiser vos données.
b. Téléchargement des données
Les données sont téléchargeables ici au format Geopakage. Il vous est demandé de stocker les fichiers créés dans le Geopackage nommé « output.gpkg ».
c. Jeux de données utilisés
Les données utilisées dans ce TD proviennent des jeux de données suivants :
- Le Registre parcellaire graphique millésime 2024 pour les cultures déclarées dans le cadre de la PAC (IGN / ASP). Cette base de données permet les versements des subventions de la PAC aux agriculteurs. Elle est gérée par l’Agence des Services de Paiement (ASP), et se base sur les déclarations des agriculteurs. Chaque année, une version anonymisée est mise à disposition du public sur le site de l’IGN.
- L’occupation du sol 2D (OCS2D) millésime 2021 diffusée par Géo2France. La donnée est produite par interprétation d’images aériennes et croisement avec d’autres données SIG existantes. La résolution est élevée : les plus petites surfaces décrites sont de 300 m² en milieu rural.
- Les localisations des pièges proviennent du stage d’Agathe Graux dans le cadre du projet « INSEREZ-LES » coordonné à UniLaSalle par Thomas Damestoy. Les données sont en date de 2025.
- Les limites administratives des communes et département (BD Admin Express) de l’Oise produites par l’IGN.
d. Métadonnées
Complétez le fichier Excel contenant les métadonnées. Consultez cette fiche pour plus d’informations.
5. Réalisation
Réglages préalables
Étape 1 : Ajout des nomenclatures
Étape 2 : Extraction des 6 parcelles suivies
Étape 3 : Mise en page de l’atlas
Étape 4 : Calcul des classes d’occupation du sol dans les buffers

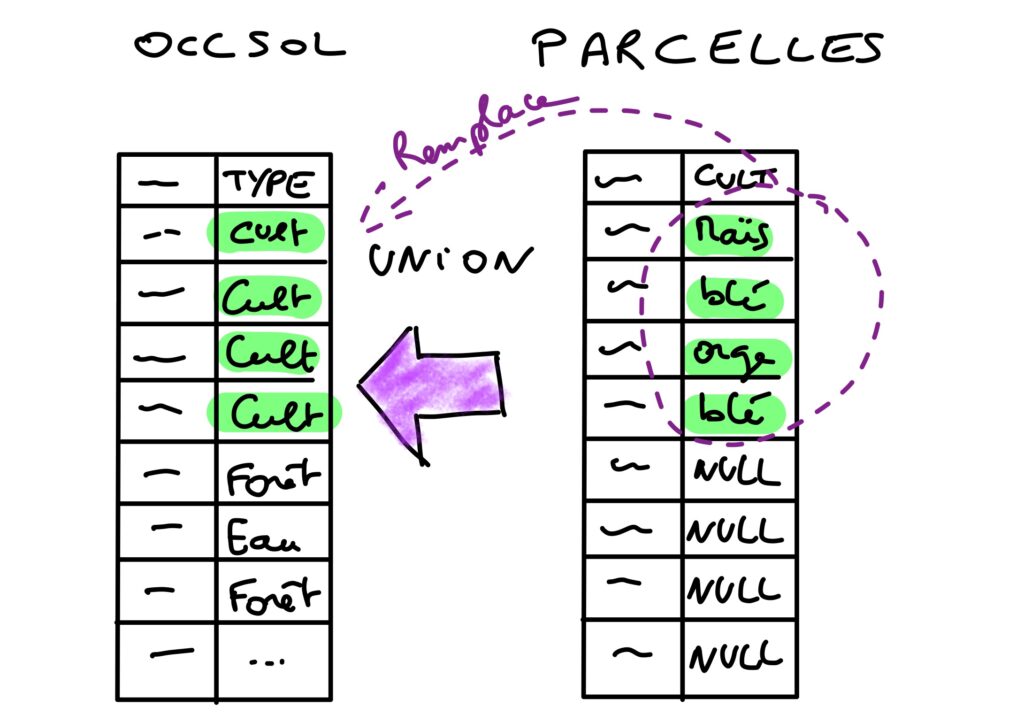

Principe à suivre :
