QF003 – Essais au champ et drone multispectral

Exemple sur la ferme de Maurepas, Bézu-la-forêt.

1. À propos de cet exercice

  • Niveau : débutant
  • Durée : 1 h 30 min
  • Logiciel SIG : QGIS 3
  • Dernière mise à jour : Mai 2026
  • Auteur : Chloé Girka
  • Compétences :
    • Calculs sur raster
    • Symbologie
    • Étiquettes

2. Contexte

UniLaSalle Beauvais gère deux exploitations agricoles : la Ferme du Bois à Beauvais, et la Ferme de Maurepas, à Bézu-la-Forêt. Ces deux exploitations accueillent régulièrement des expérimentations.

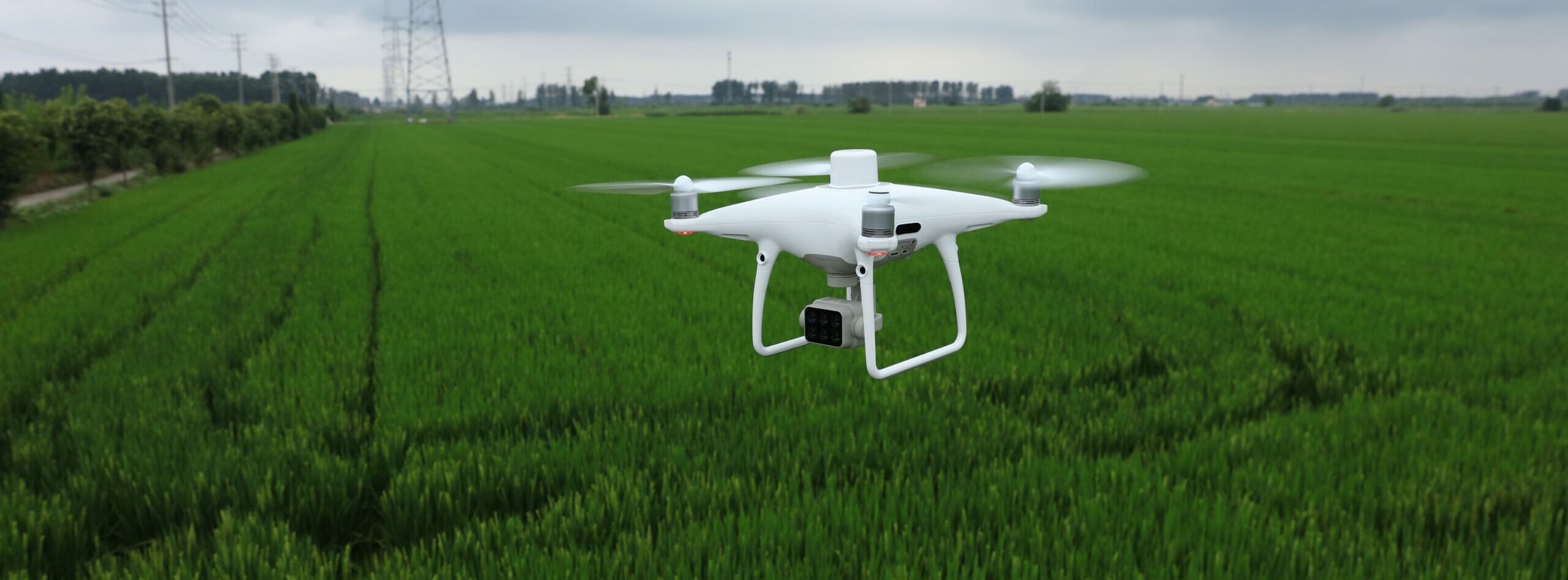

Le 27 mai 2021, deux enseignants-chercheurs ont   survolé une parcelle de la ferme de Maurepas avec un drone   pour étudier le développement de la culture. Le drone employé est un drone multispectral. Il a photographié la parcelle avec des capteurs de bleu, vert, rouge et proche infrarouge (near infrared = NIR).

a. Notion : la signature spectrale

Les capteurs optiques mesurent principalement la lumière du soleil réfléchie par les objets qu’ils observent.

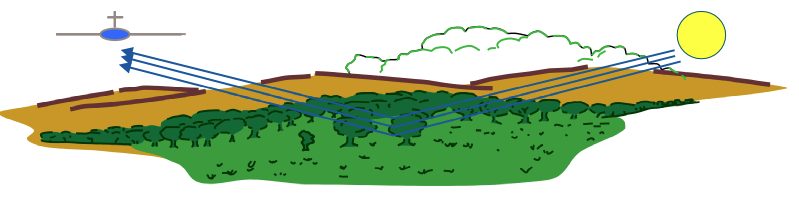

Une partie de la lumière incidente est absorbée. La partie qui est réfléchie peut être mesurée par un capteur optique (WUR, 2019)

La portion de lumière qui est réfléchie est appelée réflectance. La réflectance varie normalement entre 0 et 1 pour chaque longueur d’onde mesurée. Chaque objet sur Terre absorbe ou réfléchit plus ou moins la lumière à des longueurs spécifiques. C’est ce qu’on appelle la signature spectrale.

La végétation, via l’activité chlorophyllienne interagit particulièrement avec le proche infrarouge.

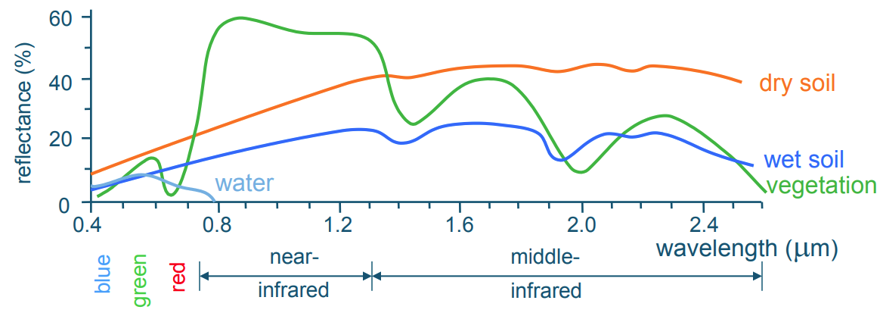

Exemples de signatures spectrales pour de l’eau, un sol sec, un sol humide et de la végétation (WUR, 2019).

b. Les indices de végétation

La signature spectrale des végétaux est liée à leur développement et à leur santé. Elle peut donc servir au suivi d’une culture. Pour effectuer ce suivi, on calcule des indices de végétation. Le plus connu d’entre eux est le NDVI.

NDVI – Normalized Difference Vegetation Index

3. Résultat attendu : création d’une carte

Votre travail consiste à réaliser deux carte sur une même page au format PDF afin d’illustrer le dispositif expérimental.

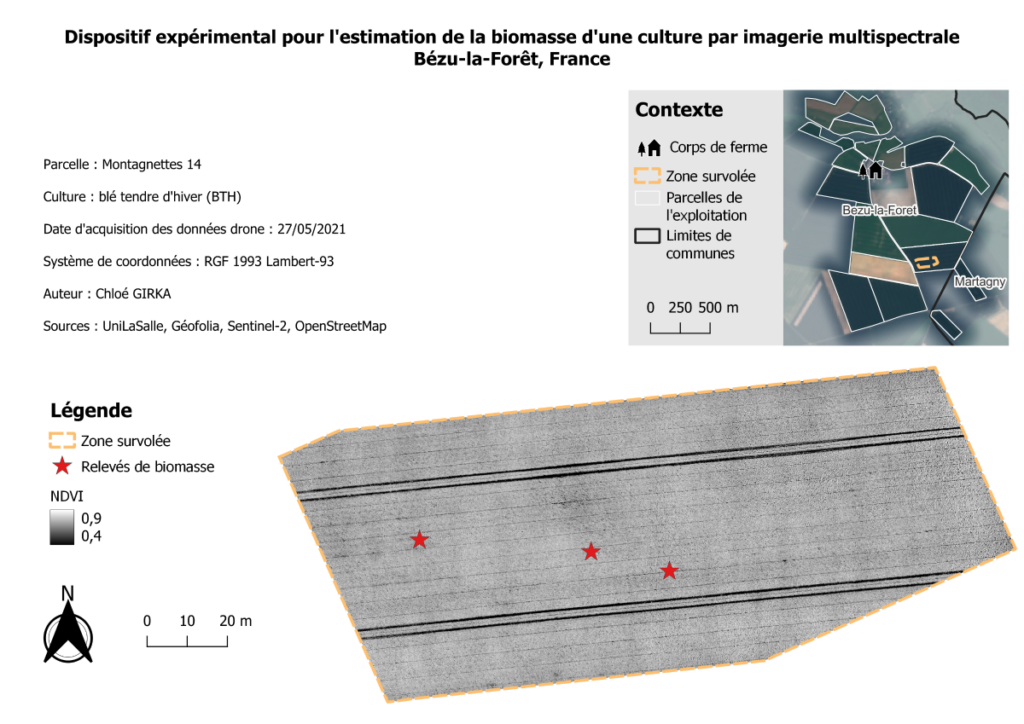

Exemple de résultat attendu.

4. Préparer son environnement de travail

Avant de commencer, il est important de préparer son environnement de travail, c’est-à-dire créer un dossier de travail où seront stockées vos données.

a. Téléchargement des données

Les données sont disponibles en téléchargement ci-dessous.

b. Lecture des métadonnées

La consultation des métadonnées (les informations propres à chaque fichier) est essentielle pour répondre à la problématique. Cela vous permettra de mieux connaitre les données à votre disposition.

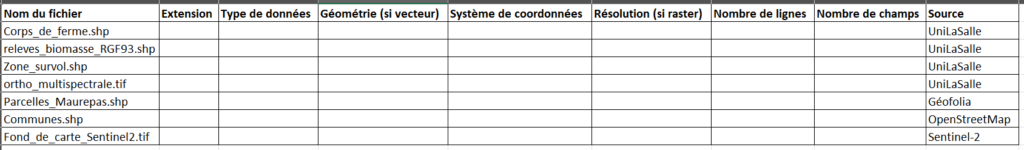

Complétez le tableau Metadata.xlsx disponible dans votre jeu de données.

Notez que les 2 fichiers raster sont composés de plusieurs canaux (bands). Les 3 premières correspondent aux couleurs du visibles (rouge, vert, bleu), la 4ème correspond au proche infra-rouge (NIR, pour near-infrared) qui interagit avec la végétation.

Les canaux du raster Fond_de_carte_sentinel.tif

5. Étapes de travail

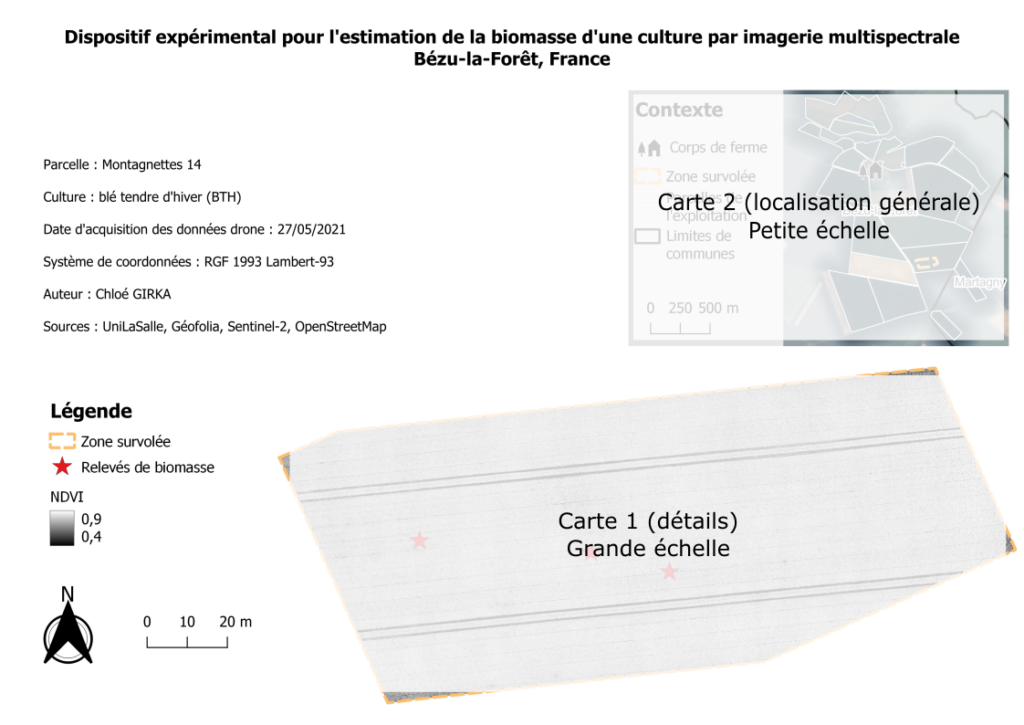

Le travail sera réalisé en deux étapes :

  • La carte du dispositif expérimental (carte 1),
  • La carte générale de l’exploitation agricole, qui permet de situer la zone d’étude (carte 2).
Étapes de travail.

Étape 1 : carte de détails (Carte 1)

a. Calcul du NDVI

b. Créer la carte


Étape 2 : carte de l’exploitation agricole (Carte 2)

a. Composer la carte de l’exploitation

b. Créer le thème de la carte globale


Étape 3 : mise en page

a. Présenter la carte de l’exploitation (Carte 2)

b. Présenter la carte de détails (Carte 1)

Et voilà ! Vous avez terminé cet exercice. Beau travail !

Bonus : personnaliser les symboles

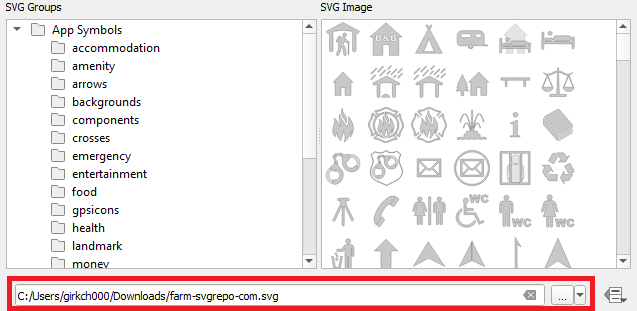

QGIS a sa propre bibliothèque de symboles SVG. Toutefois, vous n’êtes pas limités à cette bibliothèque. Vous pouvez utiliser n’importe quel fichier SVG (image de type vectoriel).

Insérez un fichier de votre choix.

Il existe des banques d’icônes SVG telles que SVG Repo et FlatIcon. Vous pouvez également les personnaliser ou créer vos propres icônes avec des logiciels comme Inkscape.

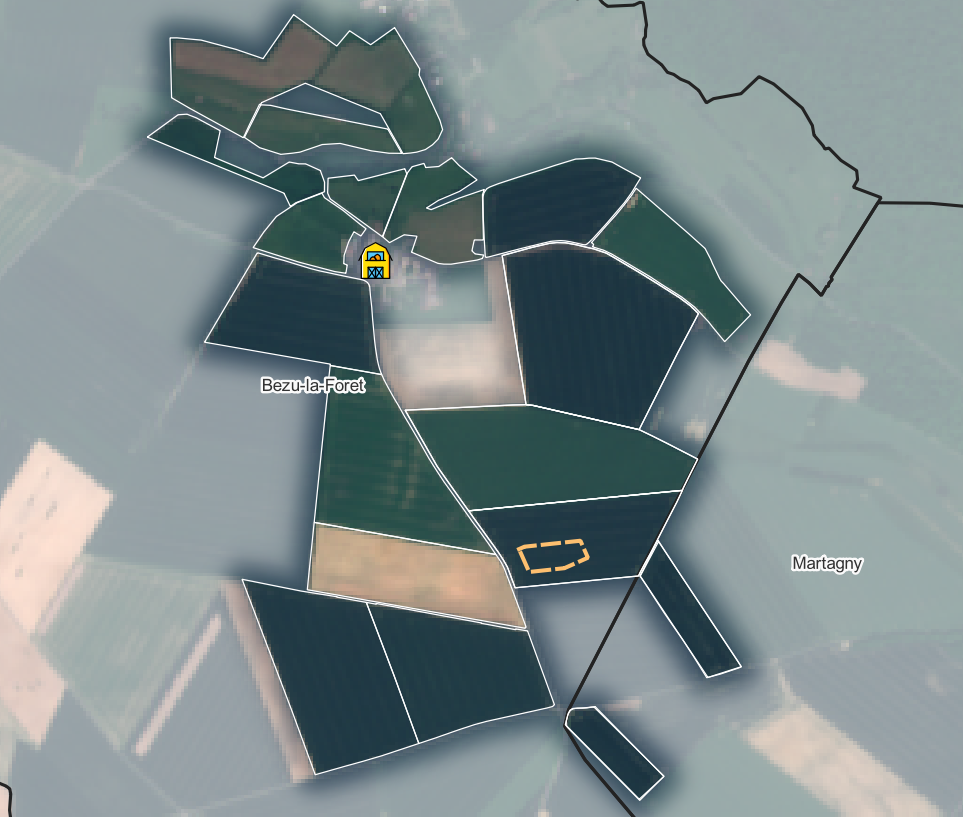

Essayez de modifier la symbologie du corps de ferme, par exemple !

Bonus : afficher une image en fausses couleurs

Pour afficher les couleurs naturelles, ou « vraies couleurs », il faut faire correspondre les longueurs d’ondes mesurées aux longueurs d’ondes affichées.

Couleur affichéeCanal utilisé
RougeRouge
VertVert
BleuBleu
Paramétrage en vraies couleurs (choix par défaut).
Image satellite d'un paysage agricole en vraies couleurs

Parfois, on choisit d’afficher une combinaison de bandes différente. Parmi les combinaisons de « fausses couleurs » les plus communes, on retrouve l’ »infrarouge fausses couleurs » (432). Celle-ci permet de mettre en évidence la végétation et son activité. On combine alors les couleurs de la sorte :

Couleur affichéeCanal utilisé
RougeProche infrarouge (NIR)
VertRouge
BleuVert
    Paramétrage en fausses couleurs.

    Vous pouvez tester cette combinaison de couleurs sur l’orthophoto multispectrale ou l’image satellite. Le réglage s’effectue dans les propriétés de symbologie.

    Image satellite d'un paysage agricole en fausses couleurs infrarouge

    Aller plus loin

    • Les images Sentinel-2 sont disponibles gratuitement sur le portail  Copernicus Browser .
    • Les limites de toutes les communes de France sont disponibles sur  data.gouv.fr , qui les extrait chaque année d’OpenStreetMap.
